Tecmag社は40年以上に渡りフレキシブルなモジュール式の磁気共鳴関連の製品を開発・提供しています。主要製品は固体用NMR/NQR、液体用NMR、MRイメージング用の分光計、固体用MASプローブです。Tecmag社の開発したWindows用ソフトウェアTNMR(NTNMR)により、各製品の制御および簡易スペクトル解析を行うことができます。

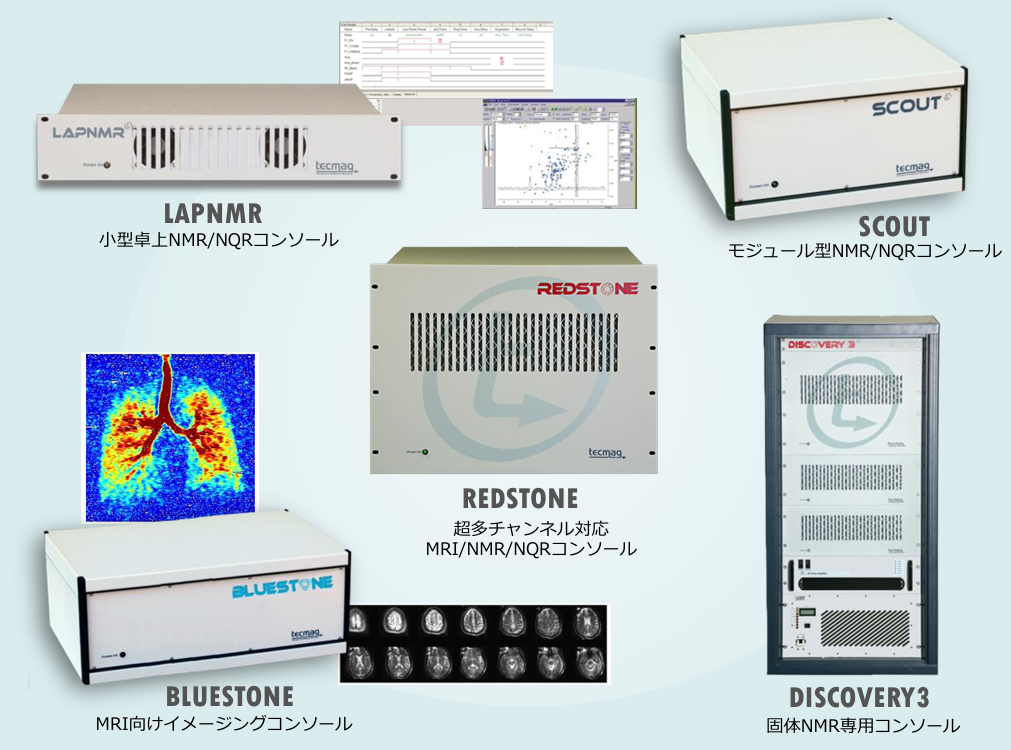

製品一覧
- REDSTONE - 拡張性の高いNMR,NQR,MRI用分光計
- SCOUT - 小型で拡張性の高いクラスターベースの分光計
- LapNMR - ワンボードタイプの小型NMR/NQR分光計
- DISCOVERY3 - 固体用NMR/NQR分光計
- EAGLE - 固体用MAS １H/Xプローブ
REDSTONE
Tecmagは長年の研究及び発展に基づきそして最新のICテクノロジーを使用したフレキシブルで高速なNMR分光器を提案しています。RedstoneはWindows10/11 ベースのコンパクトなモジュール式のNMR/MRI/NQRコンソールです。送信アレイ、ハイパワーRFアンプ、デジタル受信アレイ、グラジエントコントロールシステム、シムユニット、デジタルロックシステム、温度コントロールユニット、MASスピンスピードコントローラーなど幅広いオプションがあります。
それら多数のオプションで、 Redstoneは2kHzから3.5GHzの周波数範囲でNMR,NQR,MRIアプリケーション用に構成することが可能です。TecmagのTNMRソフトウエアは製品のコントロールだけで なくスペクトルやイメージングデータのプロセッシングにも使用することができます。
高度なシステムアーキテクチャー
個々の機能クラスターは10Gbit/secのインターフェースとUSB2.0で接続されています。
送信器、受信器、3軸グラジエントシステムが個別のクラスターとしてパッケージされています。
最大128送信器、512受信器、128×3グラジエントチャンネルまで拡張できます。
-
Advanced Capabilities
・最小パルス幅： 10ns
・時間分解能： 10ns
・位相切替： < 10ns
・位相分解能： 0.0055度
・連続位相周波数スイッチング： < 20ns
・各チャンネル波形メモリー： 64 Million
・デジタル受信バンド幅： 12.5 MHz
・デジタル受信ダイナミックレンジ： Up to 24-bits
SCOUT
SCOUTは小型ながらも拡張性のあるクラスターベースの分光器です。マスタークラスタには広帯域トランスミッタとデジタルレシーバが１台ずつ搭載されており、USB2.0インターフェイスを介してWindows10/11コンピュータに接続できます。筐体にはオプションのスレーブクラスター用のスペースがあり、2台目のDC～300MHｚの送信機やイメージング用のグラジエントまたはDiffusion測定を可能にします。
SCOUTはより高度なポータブルアプリケーションやベンチトップNMRおよびベンチトップNQR作業に最適なコンソールです。
-
Advanced Capabilities
・最小パルス幅：100ns 、分解能：10ns
・位相切替： < 20ns
・振幅切替： < 20ns
・連続位相周波数スイッチング： < 20ns
・送信およびグラジエントの各チャンネルに
6400万点の波形メモリ
・デジタル受信バンド幅 ： 12.5 MHz
・1μs以下の高速な受信リカバリータイム
・TNMRソフトウェアライセンスを含む
SCOUT 英語カタログ
SCOUT Specifications
LapNMR
LapNMR はシングルボードの広帯域NMR/NQR分光計です。DDSベースの送信器、デジタル受信器で構成されておりそれぞれ1chの送信/受信チャンネルを持っ ています。USB2.0インターフェイスによりコンピュータに接続が可能です。周波数範囲は2kHz～125MHzで動作し、受信バンド幅は最大12.5MHzです。TNMRのソフトウェアライセンスが含まれています。
-
Multiple Configurations
・ポータブル： 12Vバッテリー / 外部電源 爆発物検出を含む現場での測定に最適
・ベンチトップ/ラックマウント： 研究室のNMRおよびNQRアプリケーション用
・シングルボード： カスタム/O.E.Mアプリケーション用
・グラジエント制御： 拡散試験用にシングルチャンネルのグラジエント制御が可能
・ダウンホールNMR (82mm幅アセンブリ)： 石油貯留層、CO2隔離、地下水分析用
LapNMR Specifications
LapNMR 物理学会誌掲載カタログ
DISCOVERY3
Discovery3は固体NMR分光用に設計されたWindows10/11ベースの統合コンソールで、1kwのＸチャンネルトランスミッタ―、500Wの1H/19Fのトランスミッタ―、室温シム電源を備えています。コンピューターやケーブルなど、マグネットやプローブとのインターフェイスに必要なもの全てが含まれています。
-
Flexible Configurations
・1～128つのRF送信チャンネル
・Xチャンネル：広帯域1kWパワーアンプ
・１H/19Fチャンネル：500Wパワーアンプ
・デジタルレシーバー(12.5MHｚバンド幅)
・24チャンネルシム電源
・MASエアーコントローラー
・マルチチャンネルRFデュプレクサー
・ローターシンクロナイゼーションモジュール
・TNMRソフトウェア - オプションとして、MASスピードコントローラー、
可変温度ユニット、グラジエントコントロールシス
テム、デジタルロックシステムなどがあります。
EAGLE
EAGLE は4mmの1H/X固体MASプローブで、最高スピニングスピードは18kHzです。シンプルなデザインは強固で信頼性が高く、簡単なスピニングを実現します。ワイドボアの200から600MHzまで構成があり、Tecmag、Bruker、Chemagnitics、JEOL、Varianの分光計に適合します。
お問い合わせはこちら
