PHOENIX NMRはAgilent Technologies社のNMR事業撤退後の2014年11月に設立された会社で、旧Chemagnetics社の分光計技術（CMX, Infinity）, Agilent/Varian社のT3プローブのRFテクノロジー等を継承しています。その技術力が高く評価され、2017年にはBruker Biospin社と新規固体NMRプローブ販売契約を締結しました。

製品一覧

HXY Premiumプローブ（独自の技術による『プローブヘッド交換方式』を採用）
HXプローブ
MAS Speed Controller（PMAS）
LowGammaアクセサリー
Spin Test Station
固体NMRローター
BioSolids用ローター
サンプルパッキングツール
MASモジュール

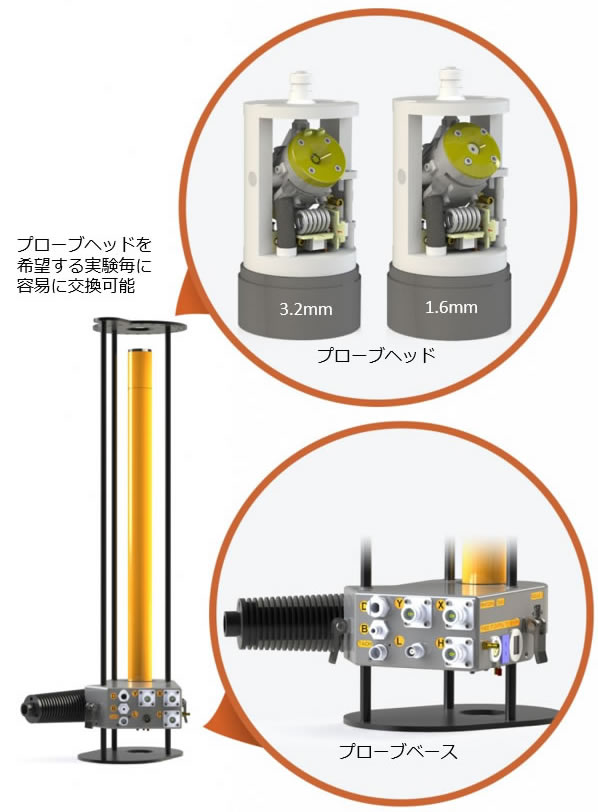

PHOENIX HXY Premiumプローブ

1台のプローブベースモジュールに対し、複数のプローブヘッド（MASモジュール部分）の付替えが可能となる『プローブヘッド交換方式』を採用しています。プローブヘッドの交換により、異なるサイズのローター、異なるRFコイルを用いた（観測核種、多重共鳴等）固体NMR実験が可能になります。


対応可能RF: HXY, FXY, HFXY, HX, FX, HFX
ローターサイズ: 1.2mm, 1.6mm, 2.5mm, 3.2mm, 4mm, 5mm, 6mm
対応周波数: 400MHz～900MHz
温度可変範囲: -125～＋125℃
その他オプション: バックグラウンド低減（1Hか19F、いずれかの核種を選択）、静止型（Static）
Low Gamma

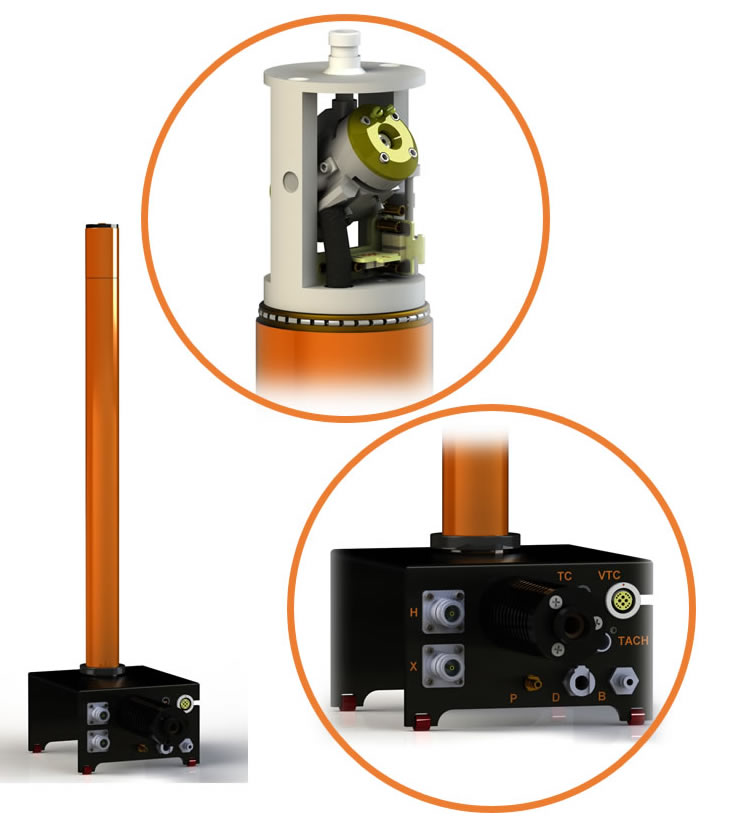

PHOENIX HXプローブ

HX、FX、HFX構成に対応したMASプローブです。Agilent / Varian の T3プローブの操作性を継承し、高いRF性能を有しています。固定式プローブヘッドを採用することで、高い再現性と安定した測定環境を実現しています。
また、PHOENIX MAS スピードコントローラと組み合わせることにより、既存の溶液NMR装置に固体NMR機能を低コストで追加できます。
JEOL、Bruker、Agilent / Varian、Tecmagシステムに対応しています。


対応可能RF: HX, FX, HFX
ローターサイズ: 1.2mm, 1.6mm, 2.5mm, 3.2mm, 4mm, 5mm, 6mm
対応周波数: 300MHz～700MHz
温度可変範囲: -75～＋100℃
その他オプション: バックグラウンド低減（1Hか19F、いずれかの核種を選択）、静止型（Static）
Low Gamma

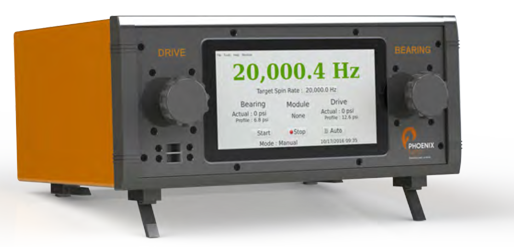

PHOENIX MAS Speed Controller（PMAS）

PHOENIX　MASスピードコントローラは、MASローターの回転を高精度に制御するタッチパネル搭載のシステムです。ドライブ圧、ベアリング圧の自動制御、自動PIDチューニング（プローブの特性に応じた回転制御の自動最適化）、自動キャリブレーション機能を備え、安定したMAS運転を実現します。最大回転数は180kHzまで対応しています。

Agilent/VarianのT3プローブ、Chemagneticsのプローブ（APEX）をはじめ、Bruker, JEOL, Tecmag社のMASプローブの制御に対応しています。

また、PHOENIXプローブと組み合わせることで、既存の溶液NMR装置に固体NMR機能を容易に追加できます。

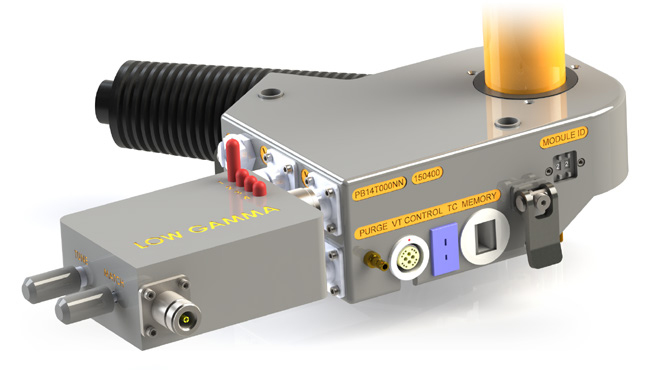

LowGammaアクセサリー

PHOENIXプローブベースに接続することにより、プローブのチューニング帯域を低周波数（８MHｚ）まで拡張でき、41K以下の低各種測定に対応可能です。
Agilent/VarianのT3プローブにも接続可能です（実際の低周波数核のNMR測定には、NMR分光計側のRFアンプ、プリアンプ、シンセサイザーが低周波数核に対応している必要があります）。

一本のプローブで固体NMRの幅広い実験に対応すべく開発された製品です。

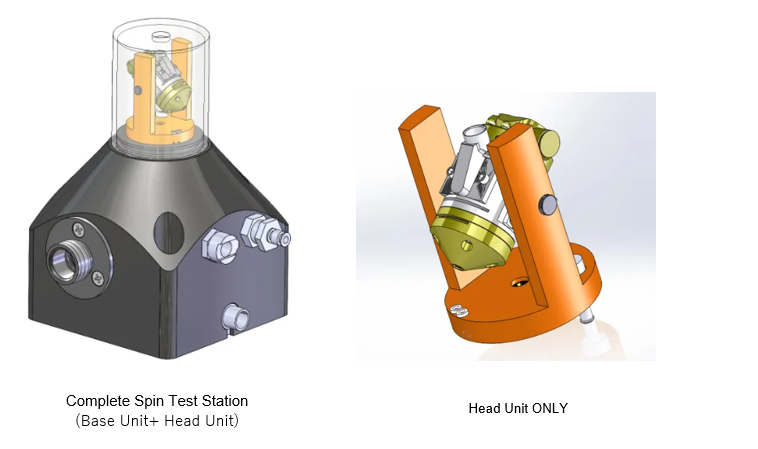

Spin Test Station

プローブ環境を使用せずにローターを回転させ、その回転性能を確認できます。
本設計では、1台のベースユニットに対して異なるローターサイズのヘッドを交換して使用できるほか、PHOENIX HXY Premiunm Probe の交換式プローブヘッドにも交換可能です。

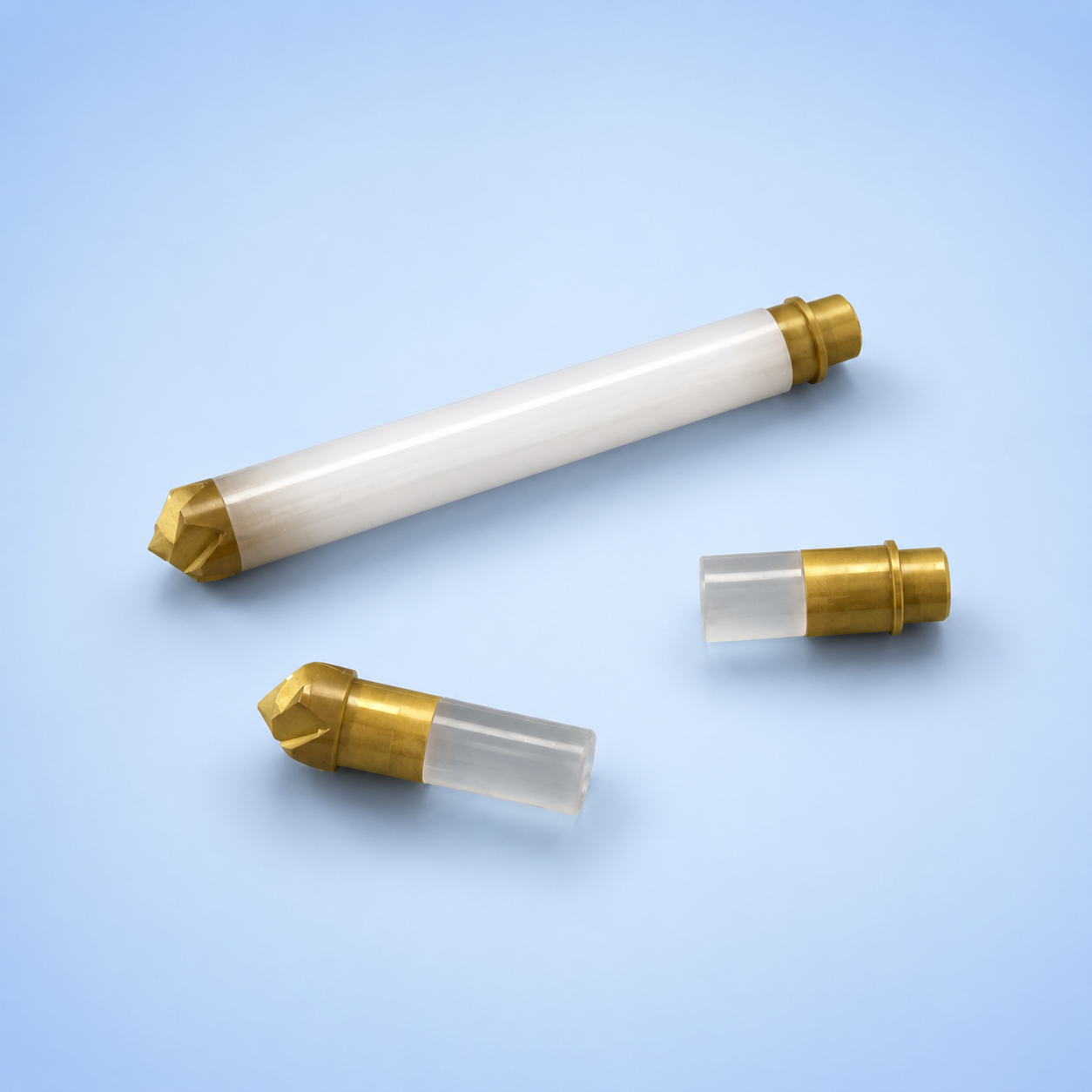

固体NMRローター

Agilent/Varian T3プローブ、PHOENIX NMR製プローブで使用可能な各種ローター、ドライブチップ、スペーサーを扱っています。ローターのサイズによって「Spacer一体型」と「Spacerセパレート型」の2つのタイプがあります。

また、標準品のほかに、チッ化ケイ素やサファイア（アルミナ）などを用いたロータースリーブなどもあります。

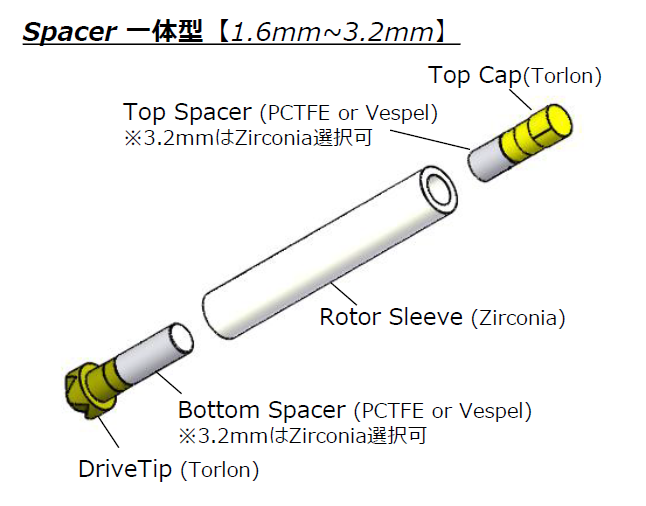

ローターサイズ: 1.6mm, 2.5mm, 3.2mm(22ul,36ul)
ローター構成: ・Rotor Sleeve
・Drive Tip & Bottom Spacer
・Top Cap & Top Spacer
回転数: メーカー推奨値保証

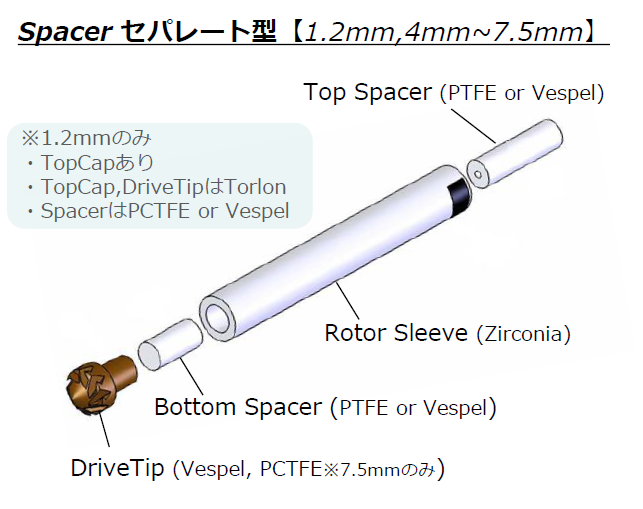

ローターサイズ: 1.2mm, 4mmNB (46ul,80ul), 4mmWB (52ul,83ul), 5mmNB, 5mmWB, 6mmNB, 6mmWB, 7.5mm
ローター構成: ・Rotor Sleeve
・Drive Tip
・Bottom Spacer
・Top Cap (4mm以上はTop Capなし)
・Top Spacer
回転数: メーカー推奨値保証

BioSolids用ローター

生体分子サンプルや嫌気性サンプル等の、液体・半固体試料を測定するためのローターキットおよびスペーサーセットツールを用意しています。
試料の特性に応じた密閉性の高いパッキングが可能です。


ローターサイズ: 1.6mm, 2.5mm,
3.2mm(22ul,36ul),
4mmNB(46ul,80ul),
4mmWB(52ul)

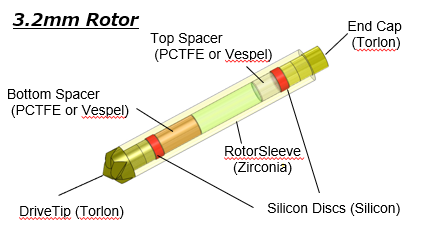

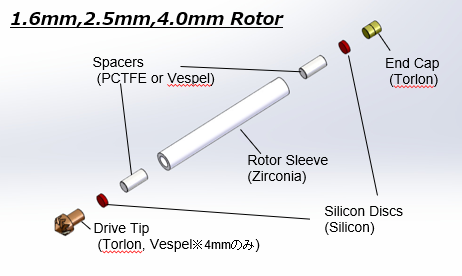

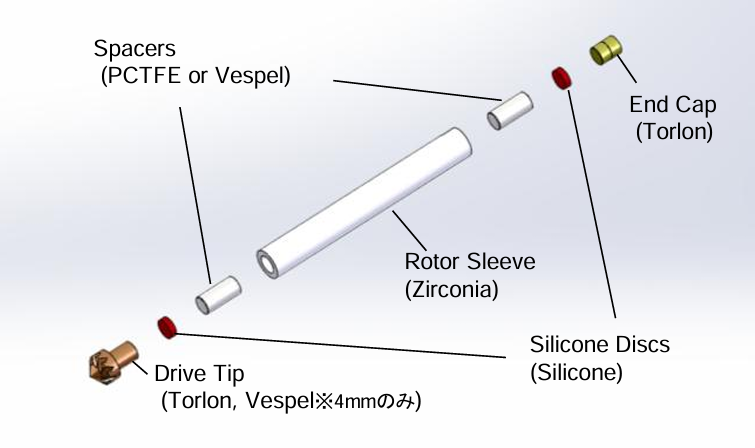

ローター構成: ・Rotor Sleeve
・Spacer(2個)
・Silicon Disc(2個)
・Drive Tip
・End Cap
回転数: メーカー推奨値保証

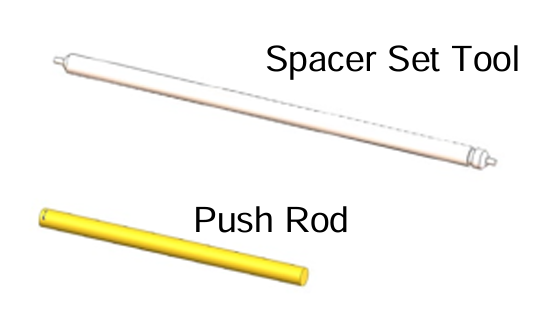

スペーサーセットツール: スペーサーおよびシリコーンディスクをローター内に正しくセットするためのツールです。

サンプルパッキングツール

固体NMRローター用パッキングツール

ローターをしっかりと保持しながら、キャップ、スペーサー等の装着およびサンプルの充填、除去作業をスムーズに行うことができます。各パーツは個別に購入可能であるため、消耗や破損の際に必要な部品のみを交換できます。
1.2mm～7.5mmのローターに対応しています。

また、BioSolids用ローターへのパッキングの際は下図のA, B, D, E およびスペーサーセットツール（BioSolidsローター製品紹介欄参照）を使用します。

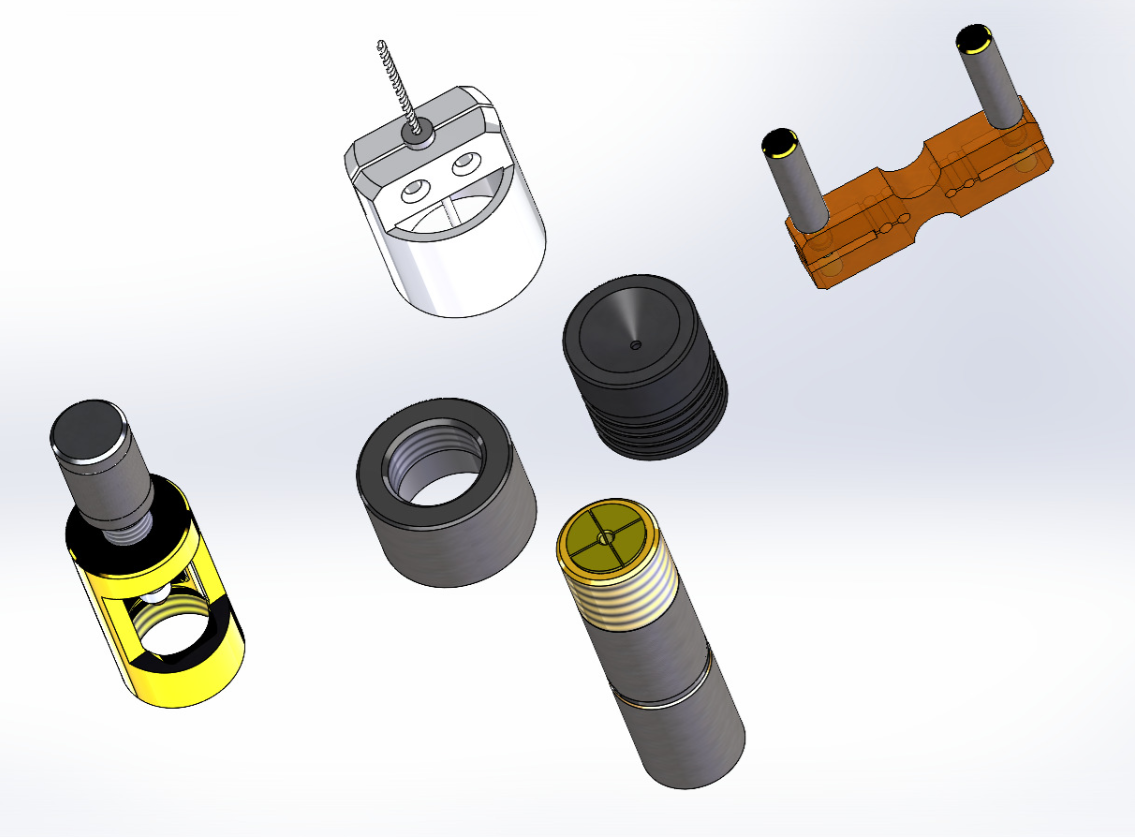

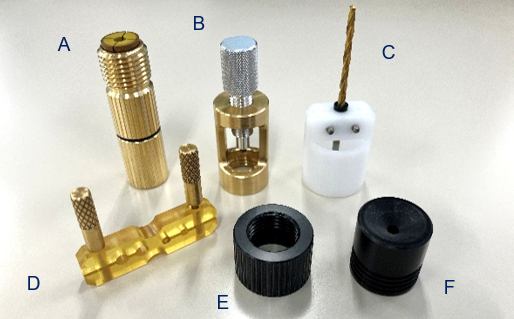

サンプルパッキングツールセット: A: Collet Chuck Assembly
B: Press Rod Assembly
C: Tamper Assembly
D: Clamp Assembly
E: Jam Nut
F: Sample Funnel

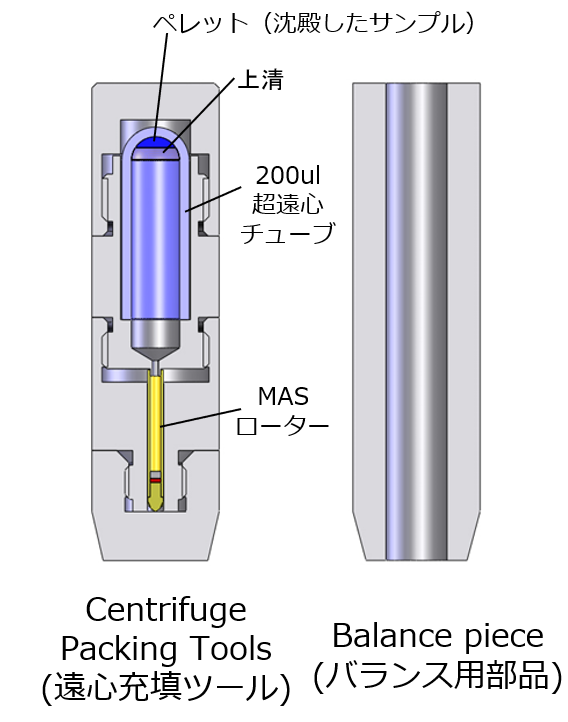

BioSolids用遠心充填パッキングツール

ゲル状の生体分子サンプル、DNP試料、溶媒を含む結晶試料など、取り扱いが難しい試料向けのパッキングツールです。
200 μL超遠心チューブから直接MASローターへ試料を移送する独自設計により、試料損失を低減できます。細胞、膜タンパク質、アミロイドなどの高含水試料を水和状態のまま効率よく充填できます。
1.6 mm～4 mmまでのBioSolids用ローターに対応しています。


＜パッキング手順＞: 試料を遠心分離し
ペレット化
（超遠心ﾁｭｰﾌﾞ）
↓
パッキングツールへ
ローターおよび
超遠心ﾁｭｰﾌﾞを装着
↓
遠心機で回転させ
ペレットを
ローターへ移送
↓
MASローター完成

MASモジュール

カスタムプローブ作成用のMASモジュールであり、容易にコイルの交換を行うことができるほか、カスタムコイルの取り付けも可能です。
材質はVespel、PCTFEからの選択が可能です。

Agilent/VarianのT3プローブの修理交換用途にもご使用いただけます。

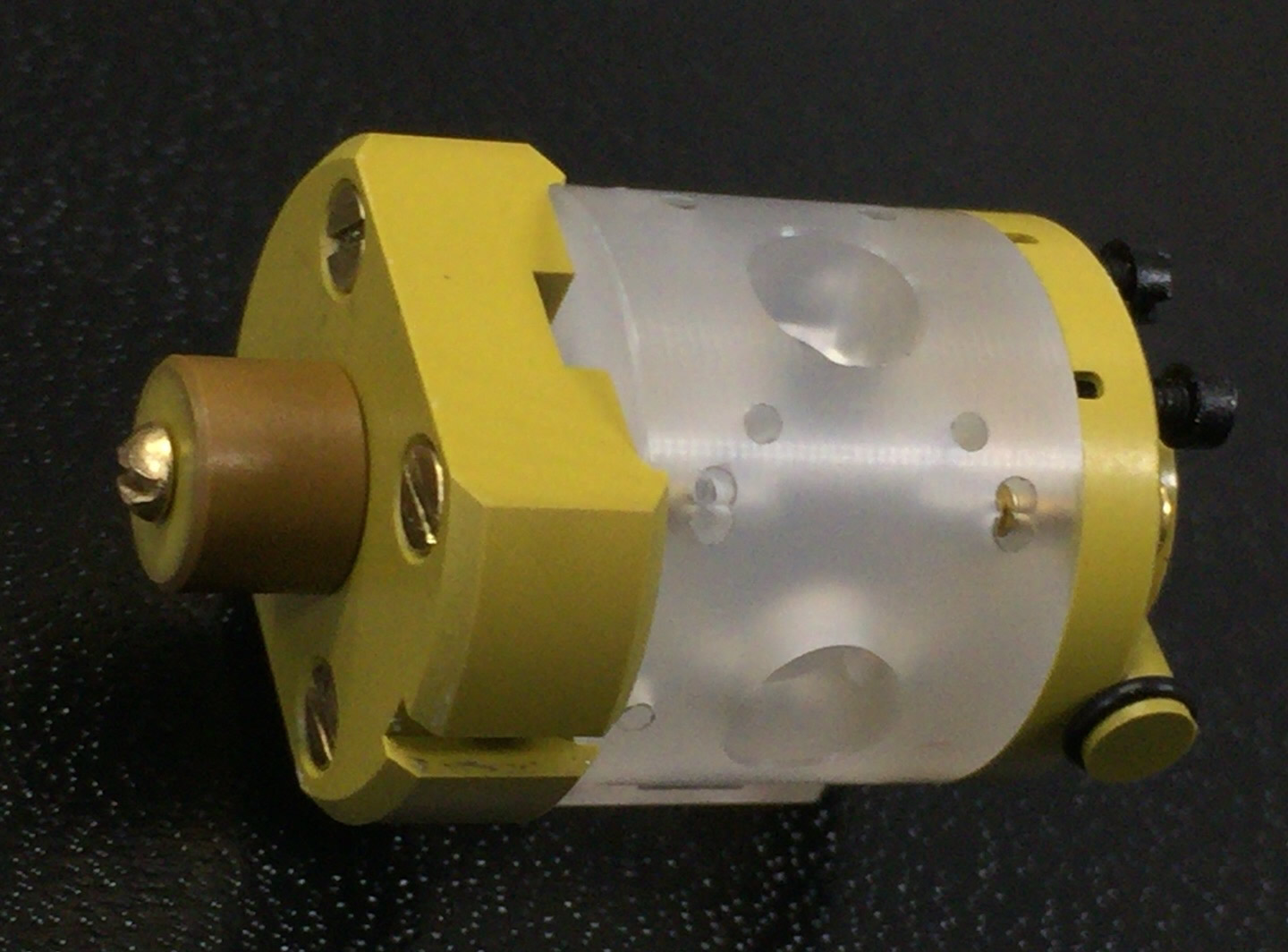

写真は1.6mm径で、材質はPCTFE、1Hバックグラウンド軽減タイプ
対応ローターサイズ: 1.2mm,1.6mm,2.5mm,3.2mm,
4mmNB,4mmWB,5mmNB,5mmWB
6mmNB,6mmWB,7.5mm,9.5mm,14mm
材質: ・Vespel or PCTFE
