DOTY SCIENTIFICは、独自のLitz/Litzcage技術を基盤に、小動物MRI、多核種MRI、MRI顕微鏡向けの高性能RFコイルを提供しています。
Bruker および Agilent(Varian) のMRI装置に対応しています。

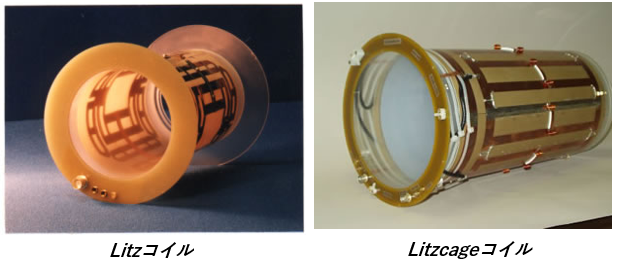

DOTY SCIENTIFICの独自技術「Litzコイル」
DOTY独自の「Litzコイル技術」は、優れた電流分布により高感度・高均一性・容易なチューニングを実現します。
さらに、従来のCP Birdcageコイルの均一な励起特性とLitzコイル技術を融合したクアドラチャ―コイル「Litzcageコイル」により、高磁場MRIにおいても優れたRF性能と高品質な画像を提供します。
製品一覧
▶DOTY MRI製品カタログ はこちら
DOTY SCIENTIFICのMRIコイル製品はほとんどがカスタム仕様となります。
詳細につきましてはお問い合わせください。
- MRI RF Volume Coils
対象全体を均一に励起・受信するRFコイルです。DOTY独自のLitz/Litzcage技術により、高感度と優れたB1均一性を実現しています。
動物モデルやイメージングシステムに合わせて、マウス用、ラット用、ウサギ用、霊長類頭部用と幅広いサイズに対応し、1H測定に加え、13C, 31P, 2H, 19F等の多核種測定が可能です。
また、対象や用途にあわせたカスタム設計にも対応しています。
- H/X Dual Tune Coils
デュアル周波数MRコイルは、超偏極核を含むMR分光法およびイメージング技術を可能にします。
- 1H/X デュアルチューンボリュームコイル
ID 38mm、9.4 T
低帯域のチューニングはプラグインインサートで調整
- 1H/19F デュアルチューンボリュームコイル
32 x 25 mm Litzcage モジュール組み込み式動物用ベッド付き

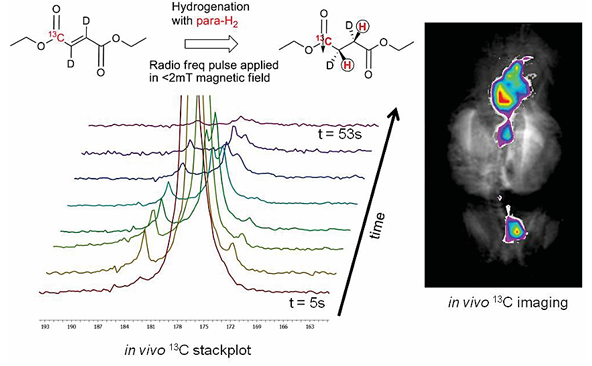

- 13C MRIによる代謝イメージングの例
（4.7T,1H/13C Mouse Body Volume Coil)
paraH2誘起超偏極（PHIP）法を用いた13C化合物により、
生体内での代謝過程を可視化できます。
- イメージング例②

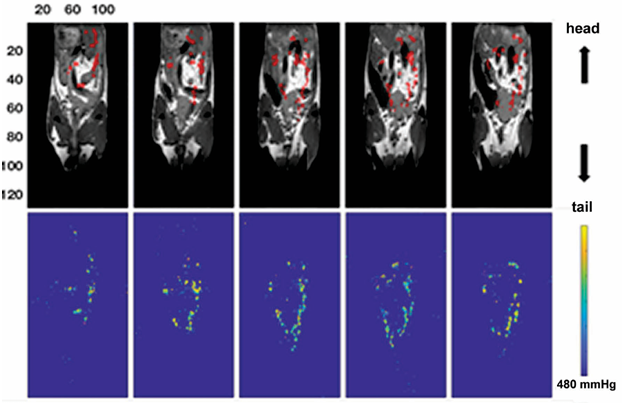

- 19F MRIによる細胞・薬剤キャリアの追跡例
（7T, 38mm, 1H/19F Mouse Body Volume Coil)
1H MRI 画像と19F MRIを重ね合わせ、生体内における
細胞や薬剤キャリアの位置を非侵襲的に可視化できます。
- MRI RF Surface Coils
局所領域の高感度MRI測定に最適なRFサーフェイスコイルです。
ご希望の共鳴周波数やRFデザイン（Single Tune/ Dual Tune）に加え、対象部位にフィットするカーブ形状のコイルも選択できます。
特長
・標準内径：8, 12, 16, 20, 24mm
・Single Tune（１H）/ Dual Tune(1H/X)に対応
・X核：19F, 31P, 129Xe, 13C, 2H
・Curved Surface Coilを選択可能
・用途に応じたカスタム設計に対応
- Coil Tuning Accessories
RFコイルチューニングのための各種アクセサリー、およびサーフェイスコイルのカスタム製品がラインナップされています。
- ▲Remote Coil Matching Network (RCMN)
リモートインピーダンスマッチングと
サーフェイスコイルの周波数チューニングが可能
- ▲Detune Driver
サーフェイスコイルおよび
ボリュームコイルのデチューンが可能
- 縦型磁石用イメージングプローブ
高磁場NMRマグネットを利用したMRI顕微鏡向けプローブです。
DOTY独自のLitz/Litzcageコイルと高性能3軸グラジエントを組み合わせることで、優れたS/Nと高い空間分解能を実現します。
ナローボア, ワイドボアそれぞれに対応した製品があります。
コイルサイズは5, 8, 10, or 12 mmから、核種については1H, 1H/Xなど多核種も選択可能です。
- 特長
- ・5mm～12mmイメージング対応
・高磁場NMRマグネット（最大900MHz）対応
・高感度Litz/Lotzcageコイル
・高性能3軸グラジエント内蔵（最大350G/cm）
・多核種MRI・MRSに対応
・MRI顕微鏡や組織解析に最適
- 高分解能マウス脳MRI画像
- (50μｍ分解能)
- Mouse brain image, using 21 mm CP Litzcage at 750MHz(inside a Doty Vertical bore imaging probe).Courtesy of Dan Plant, Univ. of Florida.

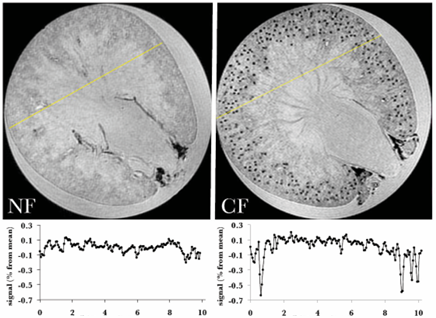

- 800MHz高磁場MRIによるラット腎臓画像
- 造影剤の使用により、腎糸球体(100~150μｍ)の描画が可能です。NF:造影剤なし CF:造影剤使用
Images courtesy of Scott Beeman, Dr. Brian Cherry, Dr. Jeff Yarger, and Dr. Kevin Bennett, Arizona State University.
