Dotyの主なNMR関連製品

DOTY SCIENTIFICは、NMRプローブのパイオニアであり、独自のRF設計技術により、高磁場・多核・高出力測定に対応した、特徴的な高性能固体NMRプローブを提供しています。
Bruker および JEOL, Agilent(Varian)のNMR装置やTecmagの分光器に対応しています。

固体NMRプローブ

溶液NMRプローブ

▶DOTY NMR製品カタログ　はこちら

掲載製品以外にも、多数の標準プローブおよびカスタムプローブをご用意しております。
詳細につきましてはお問い合わせください。



固体NMRプローブ

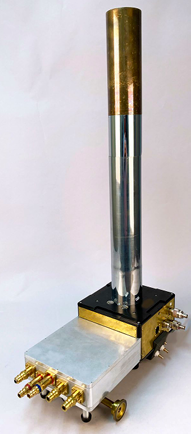

No-E MASプローブ

DOTY独自の「Low E-field（No-E）設計」によりサンプルのRF過熱を大幅に低減し、高感度・高効率なRF性能を実現しています。高磁場環境下（最高1,300MHz）での高出力デカップリングや多核測定に対応するプローブです。
Narrow Bore用ではマグネットの上部からのサンプル投入に対応しており(Drop-In)、非常に便利です。H-F/X/Yの三重共鳴型では31Pから109Agまで対応しています。
Narrow Bore MAS プローブ

ローター径
3mm (DI-3 Drop-In)
4mm (DI-4 Drop-In)
4mm (XC4)
5mm (XC5)
チューニング構成
H/X , H/X/Y, H/F/X, H/F/X/Y
温度範囲
Standard VT：-80℃～+120℃　
Extended VT：-160℃～+150℃

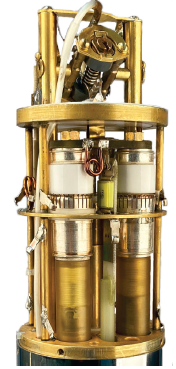

Wide Bore MAS プローブ

ローター径
3mm, 4mm, 5mm, 7mm
チューニング構成
H/X , H-F/X
チューニング範囲（チューニングインサートによる)
31P ~ 103Rh
温度範囲
Standard VT：-110℃～+170℃　
Extended VT：-150℃～+250℃
Wide Bore Ultra-Range MASプローブ

低温から高温まで対応するWide Bore用MASプローブです。チューニングインサートにより、31P~103Rhまでの幅広い核種に対応します。
また、試料長方向の温度差を4℃未満に抑え、低温から高温まで安定した測定環境を提供します。
温度範囲は LT (Low Temperature)とHT (High Temperature)から選択できます。


マグネット
磁場強度：300MHz ~ 700MHz
ローター径
3mm, 4mm, 5mm, 7mm
チューニング範囲（チューニングインサートによる）
31P ~ 103Rh
H/X または H/X/Y
温度範囲
Standard VT：-120℃～+170℃
Extended VT：-120℃～+260℃
LT: -160℃ ~ +170℃ (3mmのみ)
HT: -100℃ ~ +500℃ (5mmのみ)

Ultra Low Temperature（ULT) プローブ

超低温環境における高感度NMR測定を実現します。DNP測定や標準He回収システムに対応した次世代超低温プローブです。


特長
・DNP測定対応
・標準的な液体He/N2クライオスタット
　とHe回収システムに対応
・最大1,200MHz対応
・約30分での迅速な冷却・昇温
チューニング構成
　H/X, H/X/Y

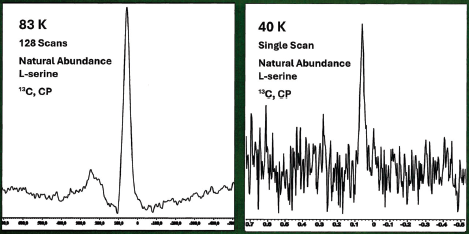

▲天然存在比 L-serine の13C CPスペクトル（83K および40K での超低温測定例）

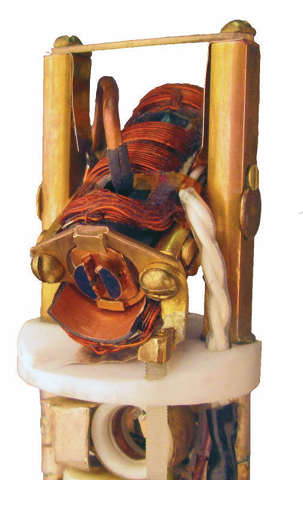

Magic Angle Gradient MAS プローブ

MAS（Magic Angle Spinning)と高性能Gradient技術を融合した固体NMRプローブです。
MAS軸方向への高精度グラジエント印加により、分子拡散や運動性の解析が可能です。
半固体・高分子・液晶・電池材料・イオン伝導体等の分子運動解析に適しています。


特長
・パルス磁場勾配：
　最大400G/cm (14T)
・DOSY/拡散測定対応
・NB/WBマグネット対応
・3mm：最大22kHz MAS
・4mm：最大18kHz MAS
チューニング構成
　H/X/Y/lock

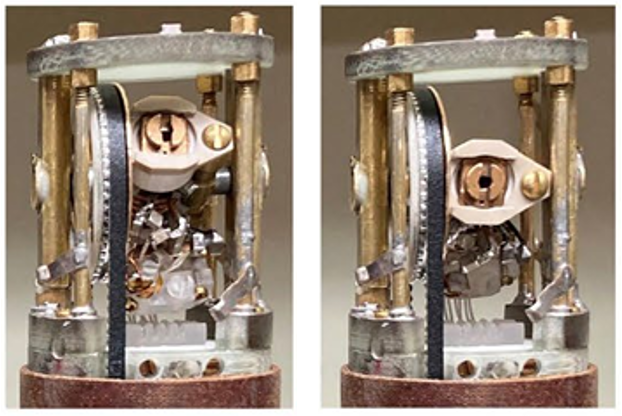

Swiched Angle Spinning (SAS) NMR プローブ

回転軸角度を高速かつ高精度に切り替えることで、通常のMASでは平均化される異方性情報を取得することが可能です。
生体高分子や材料の詳細構造解析に有効な次世代固体NMR技術です。


特長
・任意角度への高速切替(15ms）
・最大16kHz MAS対応
・50万回以上の耐久動作実績
・２D・3D固体NMRに対応
チューニング構成
　H/X/Y 三重共鳴

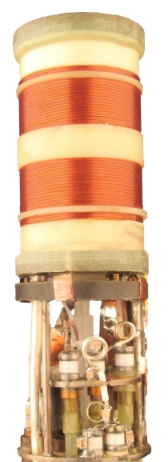

Wideline プローブ

非回転固体NMR用のプローブで、幅広いオプションが揃っています。可変温度範囲が広く、ワイドボアでは-170℃から+250℃まで測定可能です。

ローター径
3mm, 4mm, 5mm, 7mm,
8mm or 10mm (ワイドボアのみ)
チューニング範囲
H/X , H/X/Y
温度範囲
NB Standard VT : -80～+120℃
NB Extended VT : -160℃～+200℃
WB Standard VT : -110～+150℃
WB Extended VT : -170℃～+250℃


溶液NMRプローブ

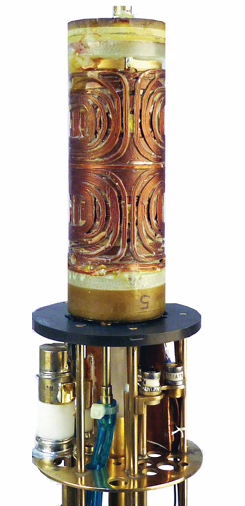

Operando Gradient プローブ

3軸Gradient機能を搭載したOperando/ In-situ測定対応NMRプローブです。
拡散測定や局所分光解析に対応し、電池・触媒・反応系試料の動的解析を実現します。
高濃度電解液やOperandoセルにも対応し、反応中の挙動をその場観測できます。

特長
・X/Y/Z 3軸Gradient対応
・異方性拡散解析対応
・局所分光
・イメージング対応
・高濃度KOH溶液対応
・5mm~12mm のIn-situ/Operandoセル対応
チューニング範囲
　H-F/X 　X核:31P,7Li,13C,2H 他
可変温度範囲
　-40℃~+80℃



Diffusion PFGプローブ

強力なZ軸グラジエントを搭載した溶液NMRプローブです。分子やイオンの拡散係数測定に対応し、電解液、高分子、イオン液体などの動的挙動を高精度に解析できます。
優れた温度安定性と高いグラジエント均一性により、高分解能NMR測定と拡散解析を両立します。
RFデザインは1H/X, direct or indirectから選択可能で、傾斜磁場強度は接続する 傾斜磁場電源の電流値に依存します。3,000 G/cm (30 T/m)以上のパルスグラジエントに対応します。

特長
・約1×10^-15m2/sの低拡散係数測定対応
・低過電流・高均一設計
・最大300℃対応（XVT仕様）
・高分解能溶液NMR測定
・1H/X核測定対応
・NB/WBシステム対応
温度範囲
Standard VT (水冷) : -100～+160℃
Standard VT (空冷) : -50℃～+80℃
5mm Extended VT (MODEL20-40C・水冷) : -140～+300℃
8mm Extended VT (MODEL20-40C・水冷) : -100～+160℃

Parameter Model16-38 Model20-40C
プローブ外径（mm） 38 39
RFシールド径 16 20
プローブ内径 14 17.5
冷却方式 水冷 水冷
傾斜磁場強度 (G/cm) 341 180
傾斜磁場強度 (T/m) 3.4 1.8
パルスグラジエント（G/cm） 3,320 1,380
デューティサイクル 1.1% 1.7%
スリューレート（T/m/s） 2870 860
