高磁場MRIのB0/B1 均一性を高精度に最適化するシミングソリューションをご紹介します。

Resonance Rsearch社はソフトウェア、シムインサート、RFコイルを組み合わせ、高磁場MRIで課題となる磁場不均一、信号低下、局所的な画質劣化の改善を支援します。

製品名	種　別	役　割
NeuroShim-PRO V2	ソフトウェア	B0/B1調整、ROI設定、動的シミング、SUMOによるボクセル計画
VHOS-23-380	シムインサート	23チャンネル高次B0シムインサート。 2次、3次、4次シムに対応
RFG-16	RFアレイ	16ch 送受信RFアレイ。 B1均一性と頭部カバレッジの改善を支援

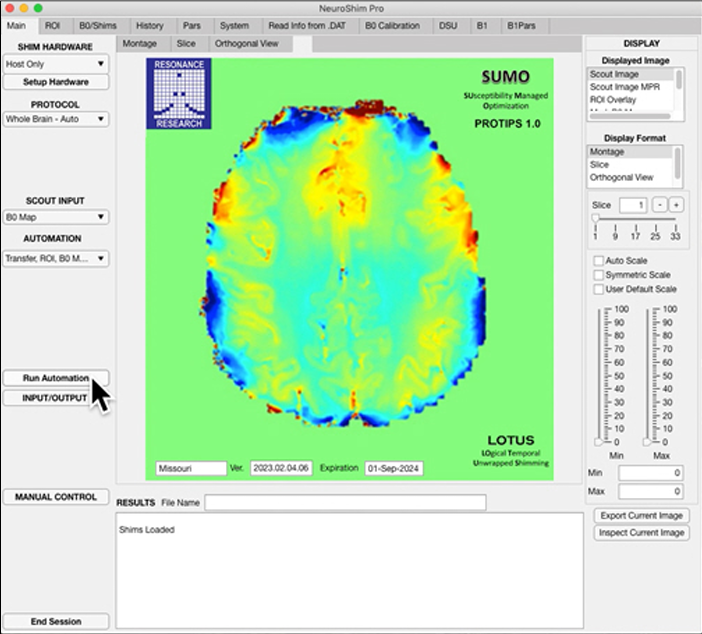

NeuroShim ProV2（NSP2）:　B0/B1最適化ソフトウェア

B0マッピング、ROI選択、全脳・スライス・単一ボクセルシミングを支援するソフトウェアです。
B0シミングでは、標準的なボディシムに加え、高次シムインサートにも対応し、全脳、スライス、スラブ、単一ボクセルなど、目的に応じたROI設定が可能です。

また、単一ボクセルMRSにおいては、SUMO※による予測的なボクセル計画を支援し、磁化率の影響を受けにくい測定条件の検討に役立ちます。
　※SUMO（Susceptibility Managed Optimization）
　　ボクセル計画や最適な位置決めを支援する予測ツール


＜主な特長＞: • B0シミングおよび動的シミングに対応
• 全脳ROIの自動選択
• スライス／スラブ内ROIの半自動選択
• 単一ボクセル用ROIの3D手動設定
• 除外ROIの設定
• SUMOによる単一ボクセル配置支援
• pTx／STx動作とは独立して使用可能
• B1シミング機能にも対応
※B1シミングには特定のハードウェア構成が必要です。

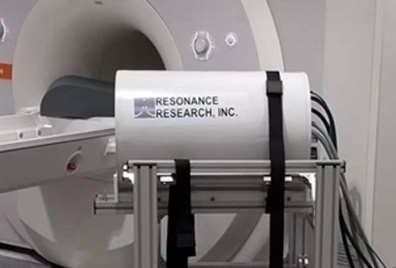

VHOS-23-380：　高次B0シムインサート

標準シムでは補正しきれないB0不均一を改善するためのヒト頭部用高次シムインサートです。NSP2と組み合わせることで、より高度なB0最適化を実現します。

23チャンネル構成で、2次、3次、4次の高次シムに対応します。標準的な全身シムや1次・2次シムだけでは補正が難しい前頭葉下部、前側頭葉、耳道付近などの領域に対して、より細かなB0補正を可能にします。


＜主な特長＞: • 23チャンネル高次シム構成
• 2次、3次、4次シムに対応
• 全脳および局所領域のB0均一性改善を支援
• CEST、MRS、拡散MRI、通常撮像への応用
• 内径380 mmで複雑なRFコイルにも対応しやすい設計
• 短いボア設計により肩との干渉を抑制
• 商用スキャナーとの機械的互換性を考慮
• 約7分で挿入・取り外し可能
• 高帯域シムアンプとの組み合わせが可能

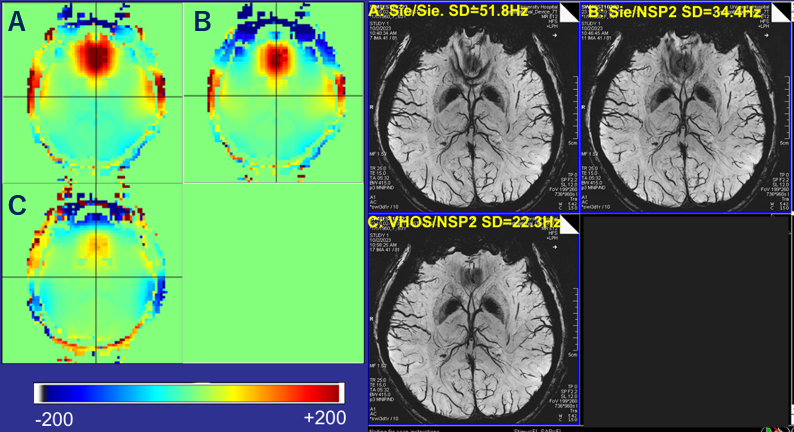

【B0均一性の改善例】

SiemensのシムハードウェアにNSP2を組み合わせて使用した場合、Siemens標準ソフトウェアを使用する場合に比べ、B0均一性が向上しました。さらにVHOS高次シムインサートとNSP2を組み合わせることで、より高いB0均一性が得られました。

▲左：B0マップ、右：SWI-MIP画像

	Hardware	Software	SD※
A	Siemens標準	Siemens標準	51.8Hz
B	Siemens標準	NSP2	34.4Hz
C	VHOS	NSP2	22.3Hz

※SD（Standard Deviation）：B0磁場のバラツキを示す標準偏差。値が小さいほどB0均一性が高いことを示します。

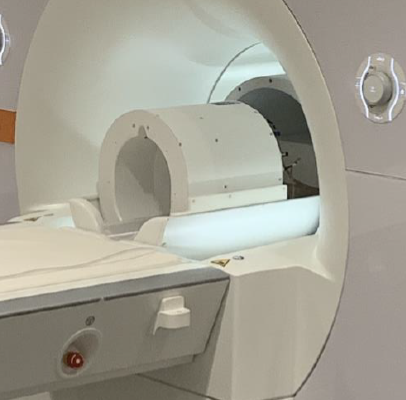

RFG-16：16ch 送受信RFアレイ

RFG-16は、16チャンネルの送受信RFアレイです。標準的なquadrature volume coilや8ch送信pTxコイルでは十分に補正しきれないB1不均一性に対して、8×2構成の多列アレイにより、より良好なB1均一性と頭部カバレッジを目指します。
特に、側頭葉、小脳、前頭葉など、7T頭部MRIでB1不均一の影響を受けやすい領域での改善が期待されます。


＜主な特長＞: • 1H, 13C, 31Pに対応
• 16ch（8×2）or 8ch（4×2）の2列設計
• 円錐状の上部コイルにより受信感度、送信効率を最大化
• 並列RF送信に対応可能
• 最大2kWまで入力可能
• 全てのコイル素子に対して個別チューニングおよびマッチング可能
