Bruker MASプローブ用キャップリムーバー使用方法

本キャップリムーバーは、Bruker MASローターのキャップを安全に取り外すための専用工具です。

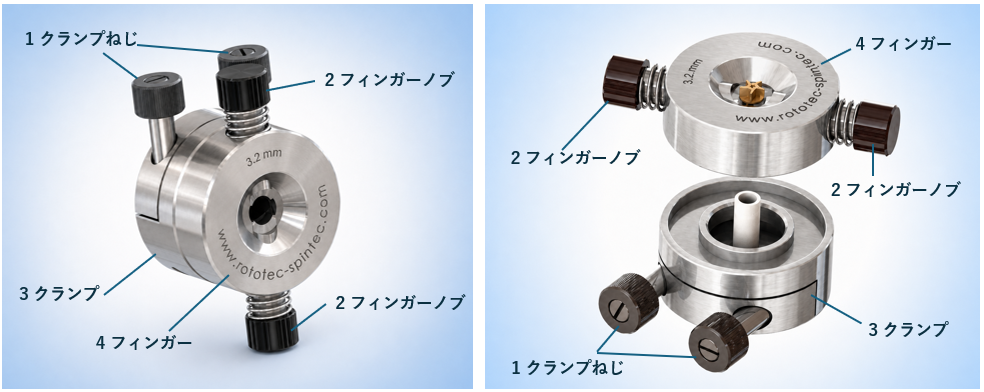

構成部品と名称

　▲画像は3.2 mm用ですが、2.5 mm、4 mm用でも基本構造は同様です。
　　1.3mm用は専用ミニクランプを内蔵しています。

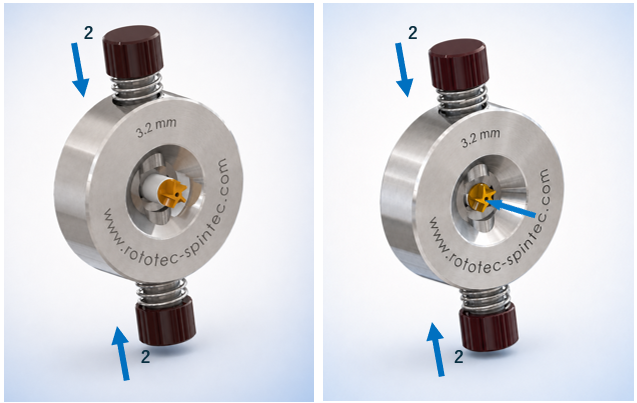

Step１　ローターとキャップの間に隙間を作る


Step1: ▶キャップ付きローターをフィンガーに差し込みます。
▶フィンガーノブを軽く押さえた状態でローターをゆっくり押し込み、フィンガーノブの先端をローターとキャップの隙間に入れます。
▶フィンガーノブを押し込み、ローターとキャップの間に隙間を作ります。

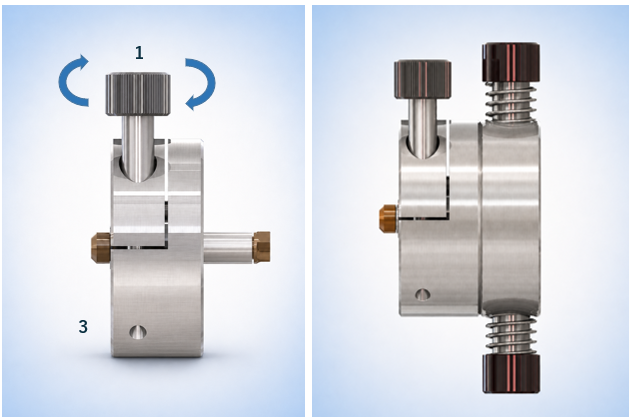

Step２　ローターをクランプに固定する


Step２: ▶ローターをクランプに差し込みます。
▶ローターが上下方向にぐらつかないよう、クランプねじを左右対称に締めます。
▶この時点では、前後方向には少し動く程度の余裕を残します。
▶クランプにフィンガーを取り付けます。

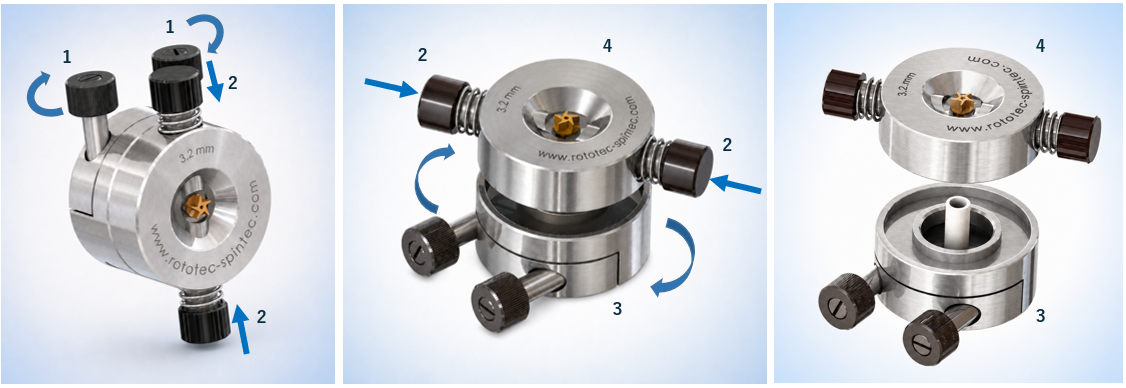

Step３　キャップを取り外す


Step３: ▶フィンガーノブの先端を、ローターとキャップの隙間に入れます。
▶フィンガーノブを押さえながらクランプねじを締め、ローターを固定します。
▶その状態でクランプをゆっくり回すと、ローターからキャップが外れます。

※キャップがうまく外れない場合は、クランプねじをさらにしっかり締めてから再度お試しください。
※1.3mm用キャップリムーバーには専用ミニクランプが内蔵しているため、使用手順が若干異なります。詳しくはお問い合わせください。
