高精度シミングを支える、多チャンネル・低ノイズ パワーアンプ
Resonance Researchのシムパワーアンプは、MRI・NMRシステムにおけるシムコイル駆動用の高安定・低ノイズな多チャンネル電流源です。
静的シミングから動的シミング、さらにDynamic Shimming Unitとの組み合わせによるリアルタイムシミングまで、研究用途に応じた柔軟な磁場均一性制御をサポートします。
特に、高磁場MRI、先端脳画像研究、局所領域の磁場補正、高次シムなど、より高度なシミング環境に対応する構成が用意されています。
シム用パワーアンプの特長
◆高安定・低ノイズな電流出力
MRI/NMRのシミングでは、各シムコイルに対して安定した電流を供給することが重要です。Resonance Researchの各モデルは、安定した低ノイズ電流源として設計されており、MXB-8では±5A、MXWシリーズでは±10Aの出力に対応します。
◆静的・動的シミングに対応
静的な磁場補正だけでなく、動的な更新にも対応します。Dynamic Shimming Unit、DSUと組み合わせることで、複数スライス、ボクセル、ROIに対するリアルタイムシミングや、シム誘導渦電流の補償にも対応可能です。
◆デジタル制御とアナログ制御に対応
デジタルプロトコルによる制御に加え、MRI/NMRコンソールからのアナログ制御にも対応可能です。ShimAppによる基本制御にも対応しており、導入時の立ち上げや確認作業をサポートします。
◆ラックマウント可能な統合型システム
各モデルは19インチラックへの搭載を想定した構成で、MXB-8は3U、MXDplus-8/16は4U、MXW-12は9U、MXW-30は38Uキャビネット構成です。既存装置や研究システムへの組み込みを考えやすい点も特長です。

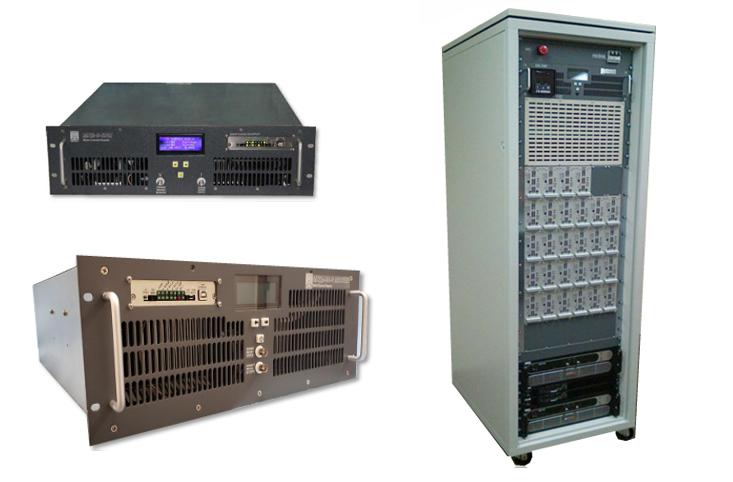

製品ラインナップ →製品一覧はこちら

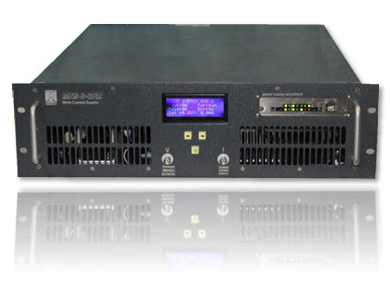

MVB-8：コンパクト8chシムアンプ
-
- 最大8チャンネルのシムコイル駆動に対応する完全統合型シムパワーサプライです。
3U・19インチラックマウント構成で、限られた装置ラック内にも組み込みやすいコンパクトな設計です。
±5A @ 24VDCの出力に対応し、MRI/NMR用途のシムコイル駆動に加え、安定した低ノイズ電流が必要な研究・産業用途にも使用できます。 - MVB-8 製品カタログ

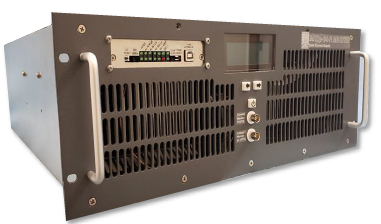

MXDplus-8/16：動的シミングに適したデュアルレール構成
-
- MXDplus-8/16は、8または16チャンネル構成に対応するシムパワーアンプです。
高電圧・低電圧のデュアルレール構成により、定常状態と過渡応答の両方に対応し、より強いシミング条件にも対応しやすい設計です。
最大4シャーシ、64chまで拡張可能です。 - MXDplus-8/16 製品カタログ

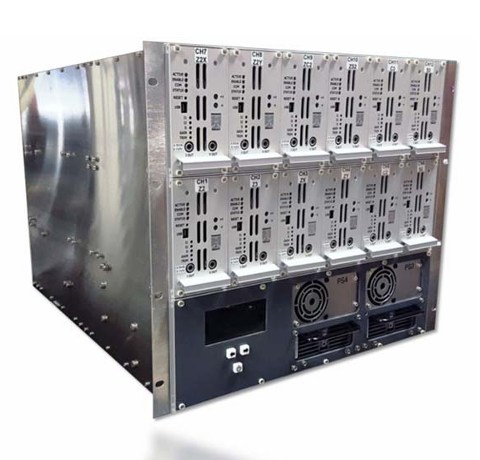

MXW-12 9U：±10A出力に対応する高出力モデル
- MXW-12 9Uは、最大12チャンネル、±10A @ 48VDCの出力に対応する高出力シムアンプシステムです。
より大きな電流や高いコンプライアンス電圧が求められるシミング用途に適しています。
液冷方式を採用し、強いシミング条件での運用を想定した構成です。 - MXW-12 9U 製品カタログ

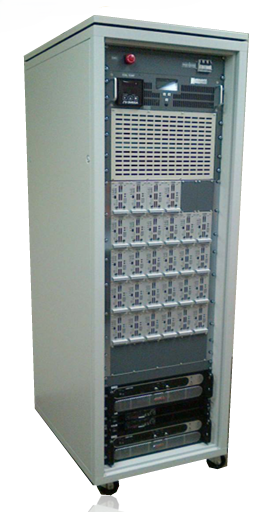

MXW-30 38U：VHOS向け多チャンネルシステム
- MXW-30 38Uは、最大30チャンネルに対応するVHOS（Very High Order Shim）用の大型シムアンプシステムです。
±10A @ 48VDC、96V ACコンプライアンスに対応し、高磁場MRIや高度な磁場補正研究に適した構成です。
多チャンネルの高次シムコイルを用いた、より精密な磁場均一性制御を検討する場合に有力な選択肢となります。 - MXW-30 38U 製品カタログ
用途・アプリケーション
• MRI/NMR装置のシムコイル駆動
• 高磁場MRIにおける磁場均一性補正
• 静的シミング・動的シミング
• スライス別・ボクセル別・ROI別のリアルタイムシミング
• Very High Order Shimシステム
• 研究用・前臨床用MRシステム
• 安定した低ノイズ電流源が必要な産業用途
装置構成、研究目的、対象アプリケーションにより、最適な構成は異なりますので、導入をご検討の際は、お気軽にお問い合わせください。
